Re: Keine Verbindung mit PC und Handy

Beitrag von bkramer »

Denke ich nicht, da er ja noch ein Lebenszeichen von sich gibt.
Jetzt wird es schwierig.
Kannst du den Raspi mal direkt über ein USB-Netzteil anschließen. Also ohne Power Platine.
Der Raspi hat zwei Mini-USB-Buchsen. Die äußere hat auch die Bezeichnung PWR. Dort kann man ein ganz normales USB Kabel anschließen und den Raspi mit Strom versorgen.

MatthiasF
Beiträge: 43
Registriert: 17. Okt 2020, 21:17

Re: Keine Verbindung mit PC und Handy

Beitrag von MatthiasF »

Okay kann ich versuchen aber kannst mir bitte sagen mit welcher Spannung er versorgt werden muss! Nicht das ich ein zu großes Netzteil habe oder so...

bkramer
Site Admin
Beiträge: 245
Registriert: 14. Mai 2020, 16:48

Re: Keine Verbindung mit PC und Handy

Beitrag von bkramer »

Einfach ein Handyladekabel.
Das ist ja USB, also 5V. :-)

MatthiasF
Beiträge: 43
Registriert: 17. Okt 2020, 21:17

Re: Keine Verbindung mit PC und Handy

Beitrag von MatthiasF »

Jetzt geht es mit dem Netzanschluss. Bekomme jetzt auch WLAN Verbindung! Liegt es doch an der Power Platine?

MatthiasF
Beiträge: 43
Registriert: 17. Okt 2020, 21:17

Re: Keine Verbindung mit PC und Handy

Beitrag von MatthiasF »

Hat sich erledigt jetzt geht's komischerweise. Hab mit der Power Platine nochmal probiert und im Betrieb nochmal die Spannung gemessen. Die Spannung viel von 5 Volt auf unter 4 Volt. Habs dann noch ein zwei mal versucht und dann blieb die Spannung aber bei 5 Volt. Nun geht es! Aber woran hat es wohl gelegen?

bkramer
Site Admin
Beiträge: 245
Registriert: 14. Mai 2020, 16:48

Re: Keine Verbindung mit PC und Handy

Beitrag von bkramer »

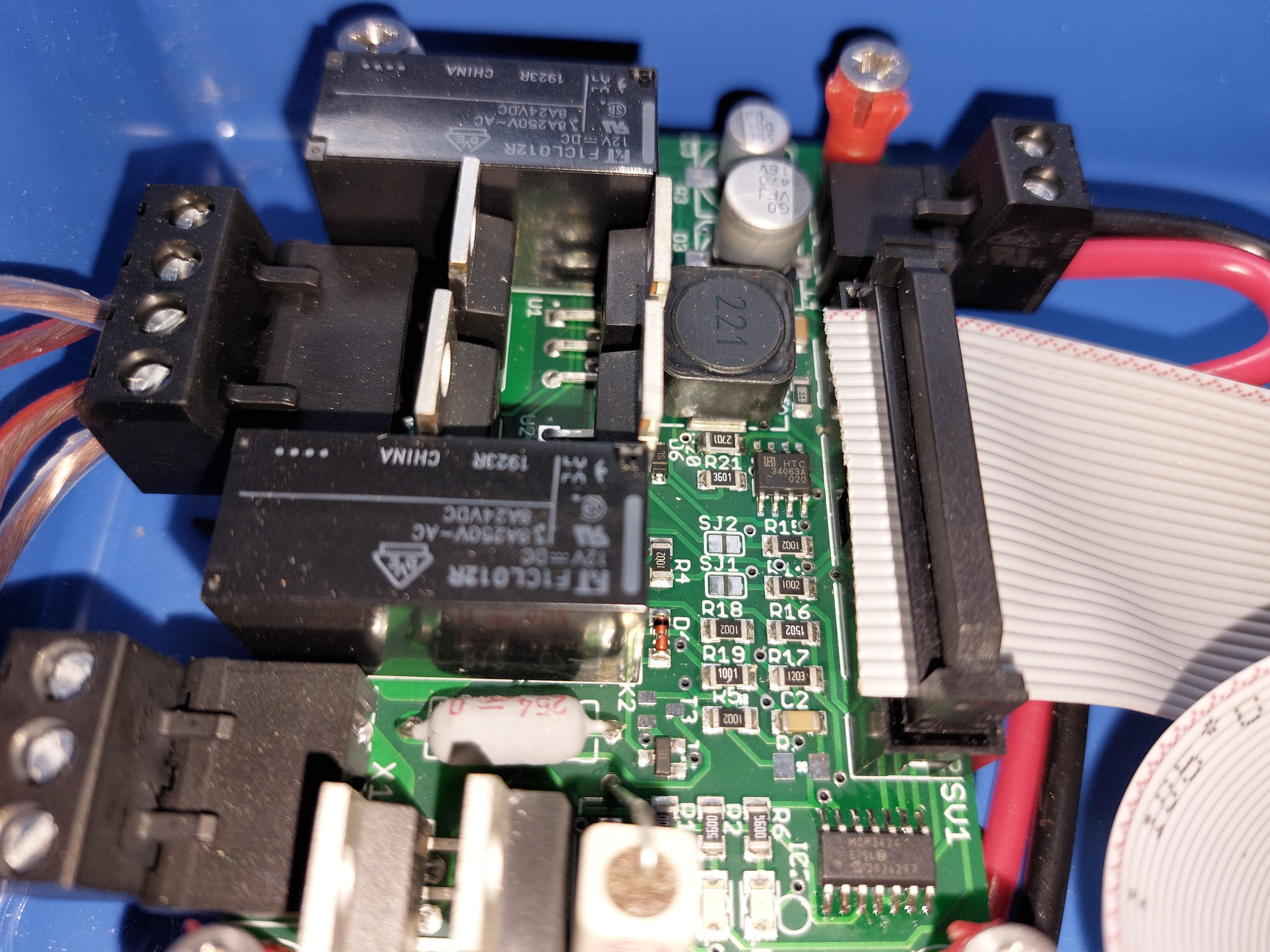

Schau mal den Widerstand R20 an. (Steht 2701 drauf. Zischen Spule und R21.)
Ist das ein Widerstand, oder ist da ein weiterer obendrauf gelötet?
Auf dem Foto ist das nicht deutlich zu erkennen?

MatthiasF
Beiträge: 43
Registriert: 17. Okt 2020, 21:17

Re: Keine Verbindung mit PC und Handy

Beitrag von MatthiasF »

So wie das aussieht sind da 2 über einander.

MatthiasF
Beiträge: 43
Registriert: 17. Okt 2020, 21:17

Re: Keine Verbindung mit PC und Handy

Beitrag von MatthiasF »


bkramer
Site Admin
Beiträge: 245
Registriert: 14. Mai 2020, 16:48

Re: Keine Verbindung mit PC und Handy

Beitrag von bkramer »

Ok, dann ist das die Version mit dem seiner Zeit falsch bestücken Widerstand.
Beobachte das mal, ob die Spannung jetzt stimmt.
Normalerweise kommt dort ein 1,2k Widerstand rein.
Kannst du smd löten?

MatthiasF
Beiträge: 43
Registriert: 17. Okt 2020, 21:17

Re: Keine Verbindung mit PC und Handy

Beitrag von MatthiasF »

Momentan Stimmt die Spannung noch. Aber dann weiß ich bescheid. Habs noch nicht probiert die zu löten. Hatte die Platienen ja vorbestückt gekauft. Zu Not muss ich es probieren. Aber trotzdem danke für den Hinweis.
